USB 刷机(海思)

短接盒子的特定电路，让 CPU 判断从 usb 口磁盘读取根目录的 fastboot.bin 启动，配合启动指令进行刷入NAS系统。

准备工作​

  • 一个 U盘，需要格式化为 FAT16 或者 FAT32 文件系统；
    这个U盘必须是2.0协议的普通U盘，最好是牌子正品的。
    转接器或者硬盘盒之类的 99% 无法被 CPU 即时识别。
    建议 1G-64G 之间容量的 U 盘。

  • 短接板子电路的工具：镊子、刀片或者小铜线；

  • 根据网络搜索，或者厂家电路图，找出你的机顶盒型号的短接点。

  • Windows7以上电脑系统。

刷机步骤​

格式化 U 盘​

警告

请务必使用此工具格式化你的 U 盘：
它能把 U 盘格式化为标准的 fat32 格式，并且能让 99% 的老旧 CPU 识别；

pic

提示

下载地址：
神雕U盘格式化小工具

下载对应盒子芯片型号的固件​

根据设备适配表，确定你的盒子是哪个fastboot简称的型号，
下载下表对应的固件包（仅支持armv7系统）：

CPU 型号fastboot简称下载地址备注
hi3798mv100mdmo1amv100-mdmo1a-usb-flash.zip
hi3798mv100mdmo1bmv100-mdmo1b-usb-flash.zip
hi3798mv100mdmo1cmv100-mdmo1c-usb-flash.zip
hi3798mv100mdmo1dmv100-mdmo1d-usb-flash.zip
hi3798mv100mdmo1fmv100-mdmo1f-usb-flash.zip
hi3798mv100mdmo1gmv100-mdmo1g-usb-flash.zip

解压到 U 盘​

将固件包解压到 U 盘的根目录，如下图：

pic
注意：根据型号不同，分别是mv100/mv200/mv300的子文件夹。

拆开外壳，准备短接点​

以下分别是100、200、300已知的型号短接点，作为示例：
如果你发现有新的短接图纸，请私聊告知群主。

hi3798mv100 的盒子​

提示

所有hi3798mv100型号的机顶盒短接点都可以通用的短接点：
CPU 右上角的 1，2 脚 短接法：

pic
个别已知的例子如下：
例子 1 ：华为悦盒 ec6108v9c 短接 J16 （用镊子把这两个孔连上）
华为悦盒 ec6108v9 短接 J15
注意：如果你发现自己的ec6108v9板子是J16 请使用mdmo1g的刷机包。（部分商家外壳标识不规范）

pic

例子 2 ：UNT400B 短接图 （用镊子把这两个孔连上）
pic

hi3798mv200 的盒子​

提示

hi3798mv200的通用短接办法：
靠近CPU的R37贴片靠外一侧，跟USB口铁壳（地线）短接

pic

hi3798mv300 的盒子​

提示

hi3798mv300的盒子目前没有发现通用的短接办法，
目前只发现一款盒子，移动的魔百盒 301H 如下图：
短接 c46 （用镊子把这个贴片的两端轻轻而又稳稳地夹住）
小心别太用力，注意别损坏！

pic
pic

补充：最近又有群友找到另一个途径短接301H的盒子：
pic

开始刷机​

    1. 将前面准备好的 U 盘插入机顶盒的任一 usb 口；
      （一般靠近电源的 usb 口，也可以尝试另一个口）
    1. 网线接好，盒子网口接到路由器 LAN 口；
警告

注意：请接好网线刷机，不然 99% 可能刷好以后找不到 IP。​

    1. 每次刷机都是按照砖头状态来刷的，理论上可以无限次刷！

请按照此动作顺序进行刷机：

关闭电源 --> 短接住 --> 打开电源 --> 5秒左右放开短接 --> 自动刷机​

注意事项（无比珍贵的经验）​

  • 你短接操作后，打开电源就亮原来的安卓欢迎屏(或者原来的屏幕)，代表短接不成功。重新来！
  • 5-8秒后必须放开短接，否则无法写入文件；

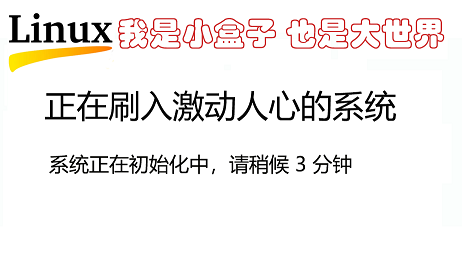

  • 正确短接后，打开电源，黑屏约2分钟，然后会亮“正在刷入激动人心的系统”屏；
  • 超过5分钟一直黑屏，代表U盘不被识别，无法传送文件，请更换U盘或插到另一个usb口；
  • 5分钟后亮起第二张屏“我是小盒子也是大世界”和作者二维码，则代表刷完底包；
  • 此时务必等待5-8分钟系统初始化！匆忙断电请重新刷机！
  • 整个过程如果你无法使用HDMI屏幕观察，也可以通过U盘的闪烁灯（常闪）判断是否在刷入；
  • 如果刷完底包后一直无限重启，就是刷错了固件包，请重新更换正确的固件包。

pic
pic

查找 IP 进入管理页面​

  1. 在路由器管理页面查找到自动分配给盒子的 IP，浏览器输入 IP 进入系统管理页面

分配的IP的mac寻址为 00:11:22:33:44:55，很容易查找。
pic

  1. 在我的电脑-网络-主机名(hi3798mvxxx)-downloads文件夹下可以找到 IP。
    pic
    pic

  2. windows的cmd下，ping主机名，也可以找到IP。
    pic

恭喜​

pic

知识点​

能使用 U 盘刷入系统，是作者其中之一的创新，
在uboot代码中添加了run命令函数，可以让其具有run common的能力，
然后使用bootargs的启动指令，将U盘中的文件通过自创指令写入emmc，
具体的实现例子如：

loadfiler=fatload usb 0 0x1000000 mv100/recoverybox32.ext4
flashpartitionr=mmc write.ext4sp 0x0 0x1000000 0x11000 0x20000
flashrootfs=run loadfiler flashpartitionr
bootcmd=run flashrootfs;

关于系统初始化，和network的联通，到出现分配的 IP 地址，interface里采用的是auto模式而不是hotplug模式，目的是开机启动必须自动往上寻址，只要你的网线、路由、DHCP等网络环境是正常的，那么就保证了盒子能够得到分配的 IP 。系统里有很多脚本是需要判断联网（局域网）后才会初始化的，所以，如果你刷机或者开机时，没有连接好网络，就会出现多发性的初始化错误。当然，刷机第一次联网启动完成后，就代表初始化完整了，此后重启不受此影响。当然，这个auto寻址模式也仅仅持续最多等待5分钟，实在没有网络，也会继续初始化。但是你可能需要多等至少5分钟的垃圾时间了。

当使用hitool工具擦除掉emmc全器件时，emmc内容完全清空，此时CPU启动时会自动跳跃去找usb口的fastboot.bin，也就是相当于短接的效果。

本教程写到这里基本结束了，想说的是，那些拿着作者的教程去卖钱的人士，是不是应该自觉捐款以安慰作者拔凉的心？

pic

后记（ 为何我找不到IP ）​

一、没有等待初始化结束匆匆进行其它操作

成功烧写后，会出现“我是小盒子也是大世界”的静止画面；
一般5分钟左右会烧写完毕；
这个时候，盒子在进行固件系统的初始化，大概需要3分钟初始化系统，初始化结束后会再次自动重启；
在这个时间段里，请保持网线连接到路由器，并静静等待。
也可以打开路由器的管理页面，找到客户端列表，尝试刷新列表，找到分配给盒子的IP。

如果你匆忙操作盒子比如串口连接，比如断电，比如拔插设备等，都可能破坏初始化的过程，
造成破坏就必须重新再刷一遍。

二、网线不规范或者网口松动

仔细检查是否插好网线，建议插好网线来进行刷机。
检查是否插在路由器的LAN口，或者LAN口出来的交换机；
检查路由器LAN口或交换机LAN口是否亮灯。

三、刷机文件不完整或者被破环

有极个别的情况下刷机文件不完整，会造成最后那个分区的系统初始化失败。
造成后面无法正常启动系统，需要重新下载整理好刷机文件再刷一次。

四、路由器的功能或设置受到延时或阻碍

路由器设置了大量黑名单白名单；
路由器缓存IP地址池无法及时更新；
路由器的某些功能阻碍IP更新；
强烈建议不要插在光猫上，甚至有些人插错在iptv口。
甚至有人插在静态IP的旁路由下，无法获取上级路由的DHCP分配。

五、检查是否和电脑在同一个内网IP段

同一IP段下，不会理解可以百度，这里不再累赘。

最后，上述办法都不行，只能判断盒子硬件问题了。
